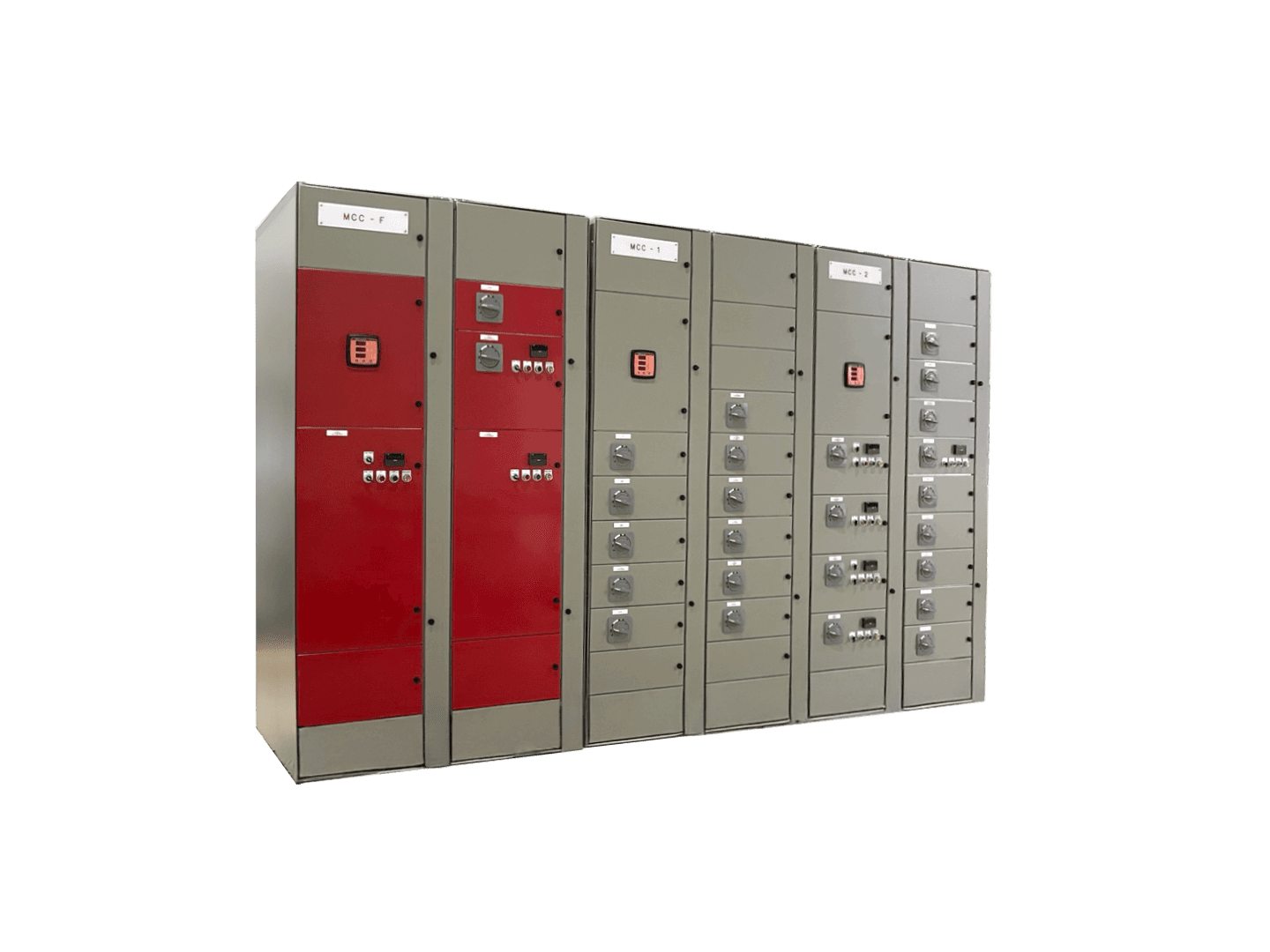

전동기 제어반
전동기 제어반
PRODUCT
정격단시간전류 (kA 1Sec)
상용주파 내전압 (kV)
정격 주파수(Hz)
정격 전류(A)
정격 전압
정격 조작전압(V)
8~42
2
50/60
630~3200
600V
AC 110V / 220V
W : 600mm~800mm
H : 2350mm
D : 550mm~800mm
외함크기
특성(Characteristic)
인출형 Unit으로 점검이나 유지 보수가 용이
100mm단위로 규격화된 Unit으로 증설작업이 용이
Unit Door는 MCCB가 ON상태에서 열리지 않도록 Interlock 장치가 적용
각 Unit 상, 하간 금속판으로 격리 차폐하여 사고 발생시 파급을 방지
구조(Structure)
수직 폐쇄 자립형으로 표준화된 절곡형 부품을 사용한 Bolt 조립식 구조 (폭 600mm)
옥내형 (IP2X) ~ 옥외형 (IP31)
수평과 수직 모선 연결이 후면에 위치하여 유지 보수가 용이
수평, 수직 모선은 정격 단락 강도에 충분히 견딜 수 있는 구조로 제작
