PRODUCTS
고압 폐쇄배전반
정격 전류(A)
정격단시간전류 (kA 1Sec)
정격 조작전압(V)

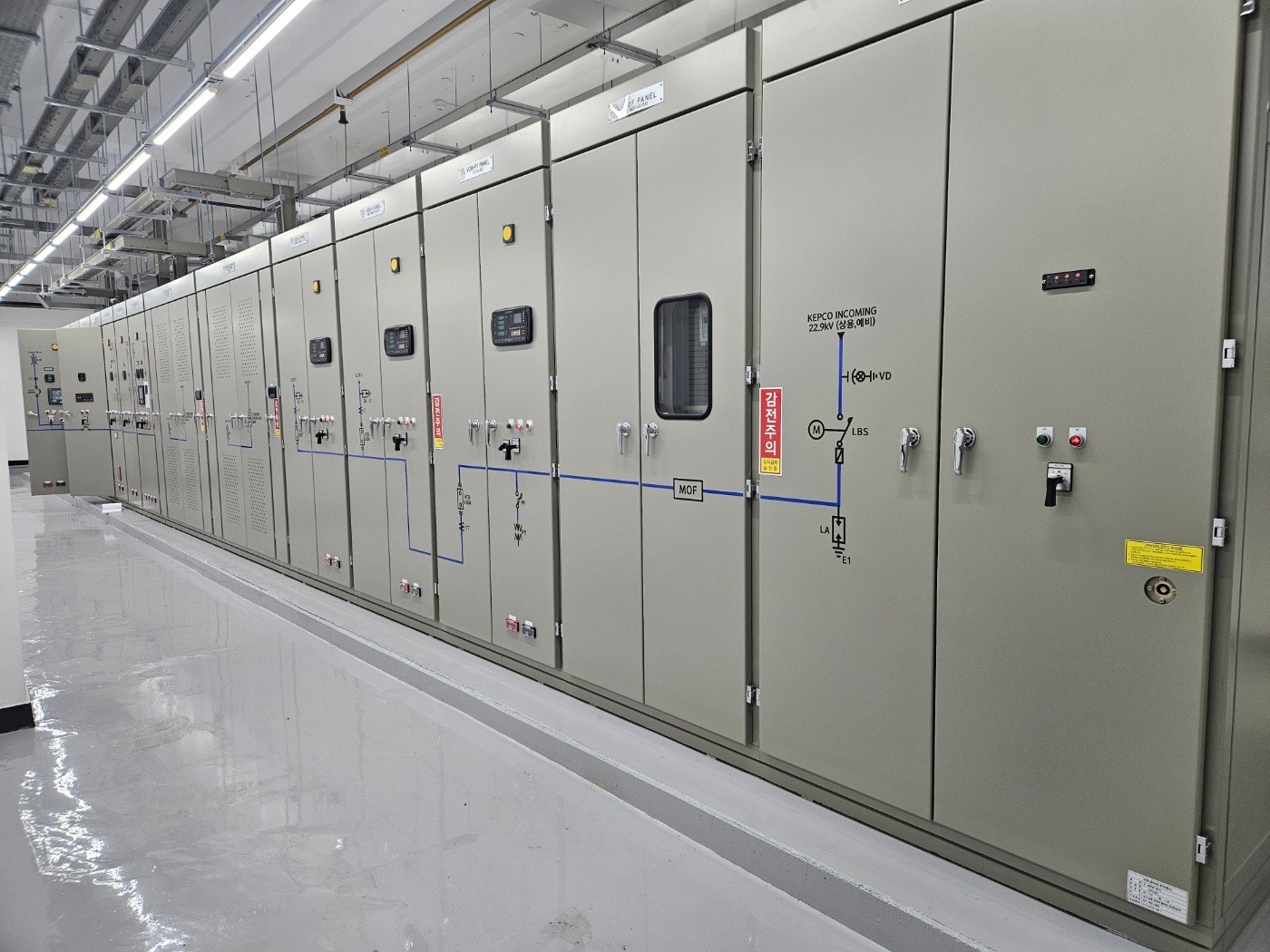

High Voltage Switchgear
특고압/고압 폐쇄배전반
PRODUCT
Low Voltage Switchgear
저압 폐쇄배전반
12.5~40 / 8~40
12.5~65
상용주파 내전압 (kV)
20/50
2
정격 주파수(Hz)
50/60
50/60
630~4000 / 630~2000
630~6300
정격 전압
특고압 - 12kV / 17kV / 24kV / 36kV
고압 - 3.6 kV / 4.16 kV / 7.2 kV
600V
DC 110 / 125V / AC 110V
DC 110 / 125V / AC 110V / 220V
W : 800mm~1000mm / 1000mm~1600mm
H : 2350mm~2850mm / 2350mm~2850mm
D : 2000mm~2500mm / 2000mm~2500mm
W : 800mm~1400mm
H : 2350mm~2850mm
D : 1500mm~2500mm
외함크기
특성(Characteristic)
수직 폐쇄 자립형으로 표준화된 절곡형 FRAME 및 부품을 사용한 BOLT 조립식 구조.
제어, 조작 및 감시회로가 전면의 도어에 배치되어 점검이 용이.
표준화된 배치 및 제작으로 공정기간을 단축.
단락 사고시 열적 강도에 견딜 수 있는 절연지 지물을 적용 제작.
모선은 절연성 및 난연성이 우수한 공기 수축 또는 열 수축 Tube 적용을 기본 사양으로 제작 전기 공급의 안전성을 적용.
구조(Structure)
옥내형 (IP2X) ~ 옥외형 (IP54)
내진성 적용(발주처 요청시)
격실형 배전반
큐비클형 배전반
